Kit Gerador FV ENO-023 (13,5 kWp)

41 PAINEL SOLAR DAHSOLAR DHP72-330 (330W)

6 ESTRUTURA SOLAR GROUP ASMTC240X000MD04 4 PAINEIS FIXADOR GANCHO

6 ESTRUTURA SOLAR GROUP KSMTC240X815MD04 2 PARES PERFIL SMART-X 2,40M

1 INVERSOR SOLAR GROWATT ON GRID MIN10000TL-X 10KW MONOFASICO 220V 3MPPT MONITORAMENTO

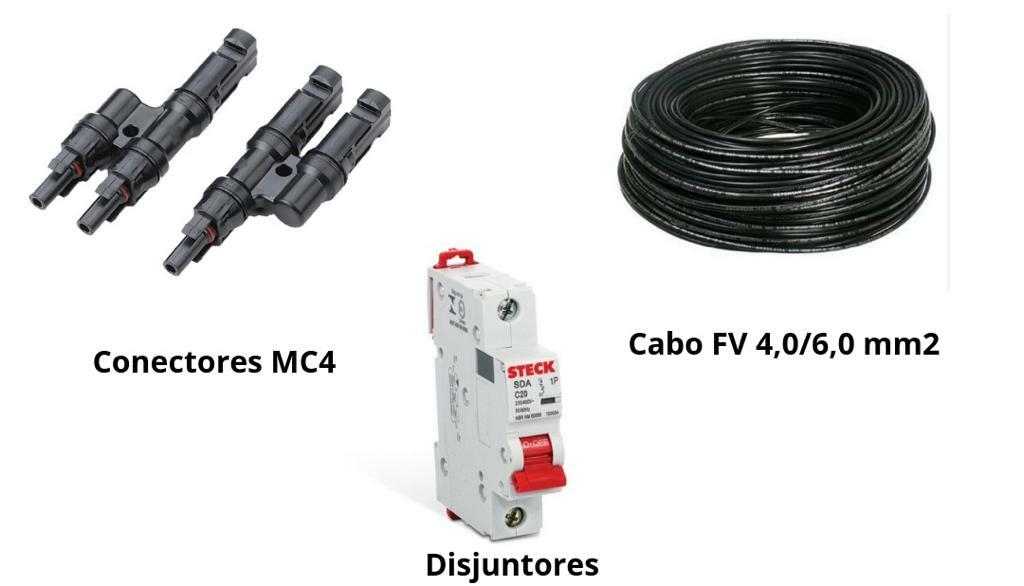

200m CABO SOLAR 1KV 1500V 6,00mm PRETO

200m CABO SOLAR 1KV 1500V 6,00mm VERMELHO

12 PARES MC4

Prazo de Entrega: 20 dias úteis

Painel Solar Fotovoltaico

O módulo solar fotovoltaico DAH Solar de 330W – DHP72-330 é ideal para uso em sistemas conectados à rede (grid-tied) e também sistemas isolados com baterias (off-grid). Possui estrutura reforçada feita em alumínio.

Este módulo pesa 22,5Kg e tem dimensões de 1956 x 991 x 40 (mm). Além disso, apresentanda eficiência de 17,02% e suas células fotovoltaicas são protegidas por uma resistente camada de vidro temperado e a moldura em alumínio já vem com furações para fixação.

Em condições ideais de insolação, este módulo solar fotovoltaico produz 330W, 8,85A e 37,3V em corrente contínua.

Dados Elétricos

Potência nominal máx. (Pmáx) 330W

Tensão operacional ideal (Vmp) 37,3V

Corrente operacional ideal (Imp) 8,85A

Tensão de circuito aberto (Voc) 46,1 V

Tensão de curto circuito (Isc) 9,38 A

Eficiência do módulo 17,02%

Temperatura operacional -40 °C ~ +85 °C

Tensão máxima do sistema 1.000 V (IEC) ou 1.000 V (UL)

Desempenho do módulo TIPO 1 (UL 1703) ou contra incêndio CLASSE C (IEC 61730)

Classificação máx. de fusíveis da série 15 A

Classificação da aplicação Classe A

Tolerância de potência 0 ~ + 5 W

Características de Temperatura

 Coeficiente de temperatura(Pmax) -0.41 % / °C

Coeficiente de temperatura(Voc) -0.32 % / °C

Coeficiente de temperatura(Isc) 0.05 % / °C

Temperatura nominal da celula 45±2°C

Dados Mecânicos

Tipo de célula Policristalino, 6 polegadas (156.75 x 156.75mm)

Organização das células 72 (6 x 12)

Tampa dianteira em Vidro temperado de 3,2 mm

Material da estrutura em Liga de alumínio anodizado

Caixa de derivação IP67 com 3 diodos

Cabo 4 mm 2 (IEC) ou 4 mm 2 e 12 AWG com 900mm de comprimento TUV

Conectores T4 (IEC/UL)

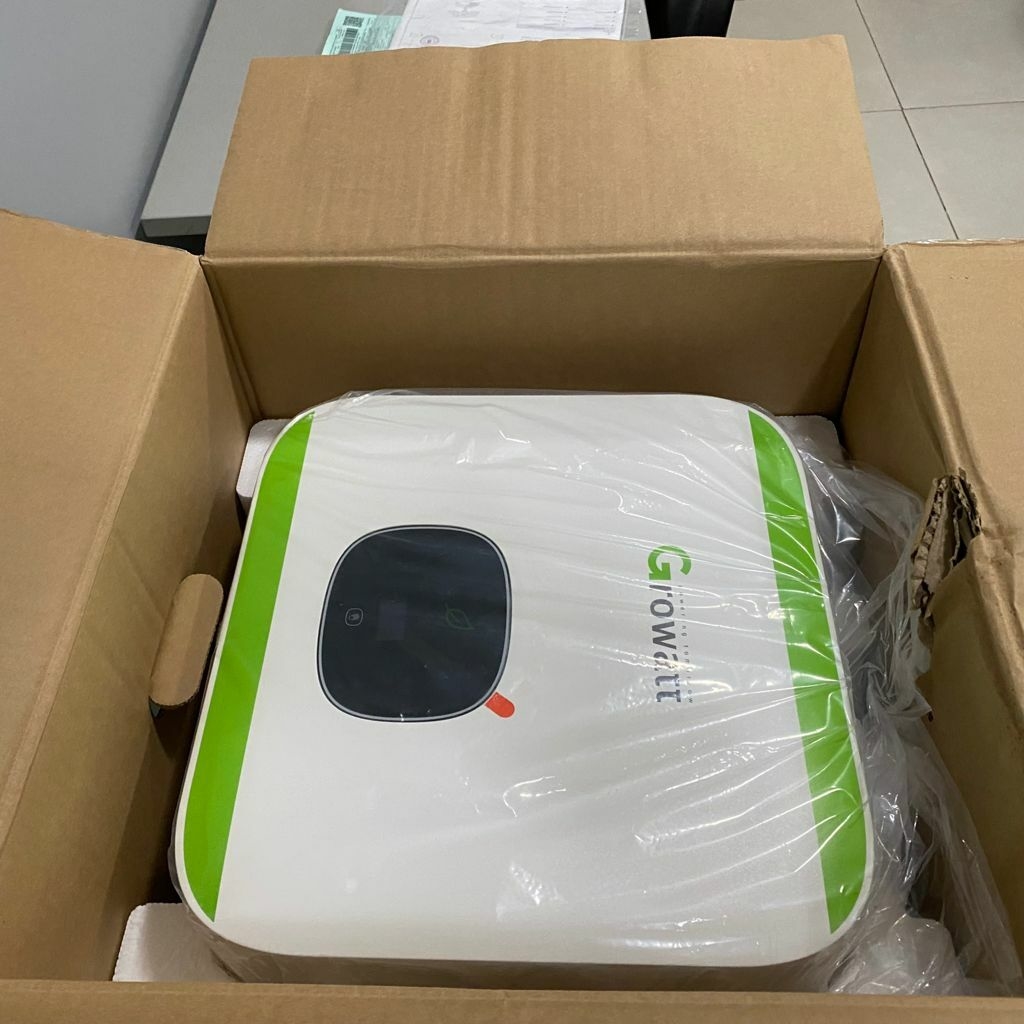

INVERSOR

Dados de entrada:

 Tensão máx. de entrada 600 VCC

Área de tensão MPP 60~550 VCC

Tensão nominal de entrada 360 VCC

Rastreadores de MPPT 3

Corrente DC por MPPT1 / MPPT2 / MPPT3 - 13.5A / 13.5A / 2x13.5A

Numero de arranjo MPPT1 - 1 entradas

Numero de arranjo MPPT2 - 1 entrada

Numeros de arranjos MPPT3 - 2 entradas

Dados de saída

Potência nominal de saída 10KW

Tensão nominal 220V (160V-300V)

Frequência nominal 60Hz

Faixa de frequência 54~65

Corrente máx. de saída 45.5A

Eficiência máxima 98.1%

THDi <3%
